【产品介绍】IBMS建筑智能化集成管理平台

一、平台概述

IBMS建筑智能化集成管理平台由综合监控管理平台、物物联网基础平台、子系统集成模块、运维管理模块、建筑能源管理模块等组成。平台用来对产品和物联网上的设备点进行管理、组态、监控；物联网基础平台器用于连接的控制器产品和服务器主机。可根据不同产品及系统，相互之间均可配置协同工作策略。遵守标准协议的第三方设备，可通过物联网基础平台接入到IBMS建筑智能化集成管理平台体系中。

物联网基础平台器遵循通过统一的通讯协议，智能化设备协议，设备编址，消息机制等技术实现各智能化子系统之间无缝联接。其多主通讯、分布式部署的网络架构，使得各智能子系统底层硬件设备数据通讯能够横向到边，纵向到底，实现了各智能子系统底层硬件融合，透彻感知。使系统各个子系统之间自主监测、协同工作、任意组合，能很快地适应业主监控管理需求。

IBMS建筑智能化集成管理平台真正做到“底数清、情况明、问题准；处置快、措施全、责任实”，能够对被监控的设备、能源、人员和环境进行全方位、全过程监控，做到心中有数，情况清楚，能对突发产生的故障、报警等异常信息或事件进行准确定位，并能按专业、按预案、按要求进行快速处理，根据管理制度或技术要求提供全面的处理措施和办法，能够对处理过程进行全程记录、跟进，明确处理过程的责任人和职责。最终为业主提供安全适宜的工作、生活环境，让设备高效节能、安全稳定地运行，实现对设备、能源、人员和环境的精细化管理和服务。

二、系统架构及功能

IBMS建筑智能化集成管理平台能适应单个服务区和单个区域系统或设备的接入、管理和监控，也能适应多个服务区和多个区域系统或设备的接入，能用分层分级的方式对不同的区域进行接入、管理和监控。IBMS建筑智能化集成管理平台配1台服务器作为核心服务器，1台作为数据库服务器，另外可配置多台服务器作为负载均衡。数据库服务器用于存贮监控数据、管理数据和控制数据等，负责提供提数据库服务。应用服务器主要负责提供实时接口通信、数据服务、联动服务、运行数据采集、告警处理、基础缓存、报表统计服务及设备控制程序，负责与大楼的各个智能化系统通讯，实现设备运行数据采集和设备回控以及系统的配置管理。工作人员可在客户端进行系统管理、监控、报警处理等操作，客户端电脑可接多屏显示系统，可外接打印机，可打印报警数据、统计报表等。

同时支持一台服务器及多个客户端。支持接入第三方控制器，支持多种控制器做跨系统、跨总线联动，支持将几套不同的标准版系统结合到一起进行集成监控，支持分层服务器管理。

同时支持以下功能：

l 系统采用开放式的网络结构，方便以后的系统升级及扩展；

l 系统操作控制软件为中文图形界面，具备电子地图，可拓展基于BIM的3D图形等功能；

l 系统可实现跨子系统的联动，提高智能化策略联动功能。系统实现集成以后，无论信息点和受控点是否在一个子系统内部都可以建立联动关系；

l 支持多屏输出，报警场景可根据用户要求将图像、视频、信息分别报送到不同的物理屏幕；

l 允许开发新的应用或结合第三方的软件进行数据交换；

l 系统可以灵活设置人员权限，如系统用户权限、智能子系统模块权限、人员管理员级密码；

l 不同的用户权限登录系统，只显示与用户权限相关的区域、专业及界面，防止误操作；

l 上位机离线脱机不会影响全系统的协同工作，底层子系统能独立自主运行，同时按既定的策略和预案协同工作；

l 系统可自行定义个人的和全局的联动、协同及报警策略，任何子系统协同控制功能无需定制软件和现场编程，用户可灵活配置出不同的控制策略，实现定制化的服务；

l 系统支持信息检索功能，并可对信息点参数进行查询、修改、控制；

l 系统中的任何用户通过组态，都可以对任何电子系统进行统一和全面的监测和管理；

l 系统具有统计分析功能，能够将系统信息按用户需要以*.xls表格文件格式导出；

l 系统具有记录和打印发生事件的时间、地点和故障现象功能；

l 系统具有对各个子系统的运行状态进行监测和联动控制，能对系统的运行状态和报警信息等进行显示、记录和存储；

l 系统支持产品在线升级功能；

l 支持新创要求，同时支持国产数据以及国产中间件平滑迁移。

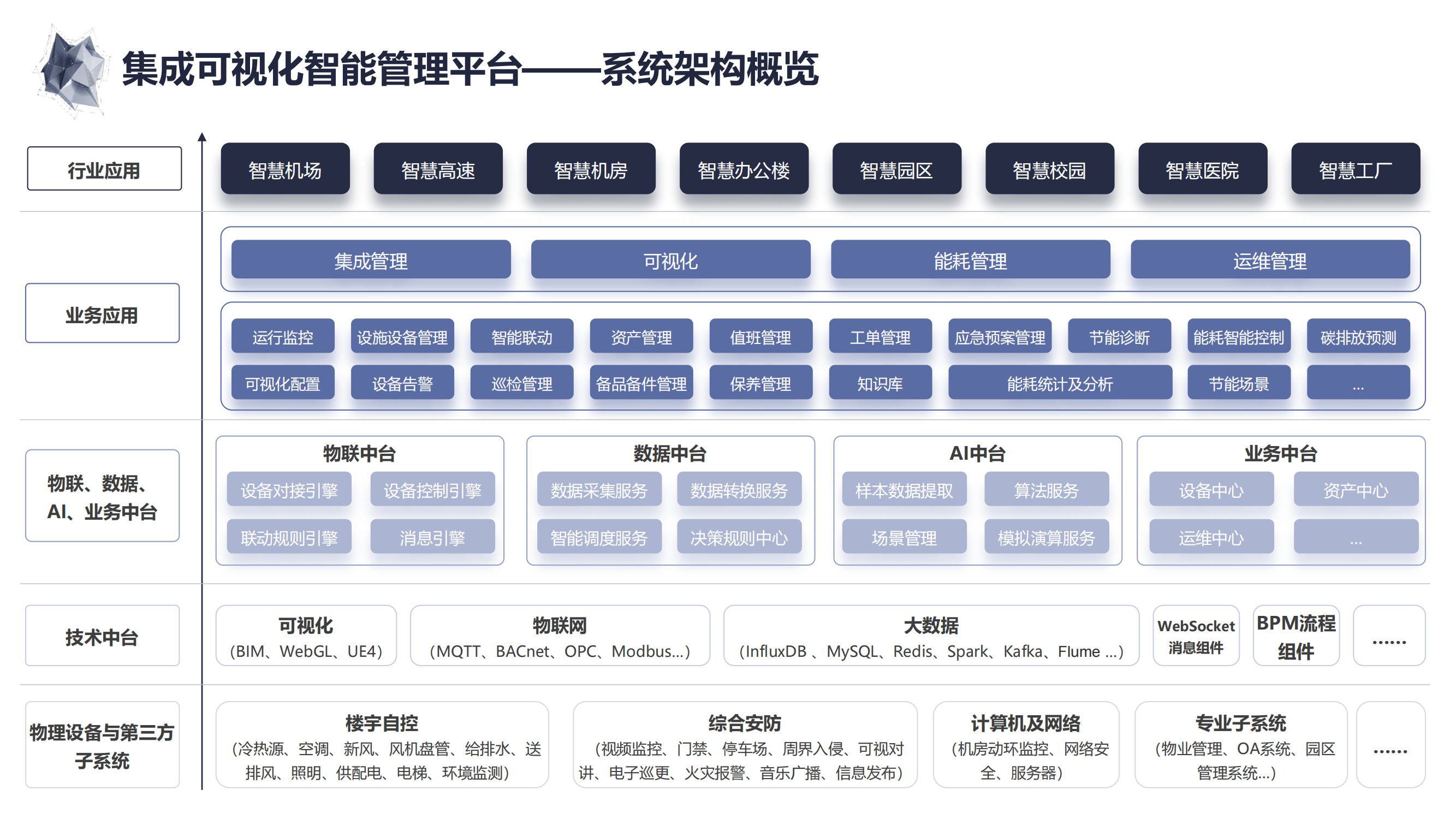

平台总体架构

三、软件平台

集建筑设备管理、公共安全管理、机房动力/环境监控、一卡通管理、建筑能耗管理、应急指挥调度管理、物业设施及资产管理于一体。软件系统支持各种通讯协议，无论任何设备，只要对外提供信号接口，均应可融合到平台之中。具有灵活的可配置系统架构，可以根据用户的要求配置成不同复杂程度的应用体系。

四、客户端特点

IBMS建筑智能化集成管理平台基于插件模式构建，各种功能模块通过配置加入到系统中，系统提供接口API，允许用户扩充私有功能增加到客户端软件中。

1、支持分布式系统

服务器、数据库均可按照站点进行分布式配置，各个站点之间的服务器和数据库可通过网络互联同步数据，也可在授权的情况下相互访问。

2、支持BIM模型

综合监控平台支持BIM模型导出和使用，可将BIM模型按照需求和特定的分类，导出到要监控的3D地图中并绑定设备进行实时管、控、营。

3、支持模块化配置

4、设备的复杂策略配置

支持任何两个设备之间的联动配置，系统将联动的策略用简单的鼠标操作，即可完成不同设备之间的联动配置。联动策略可以跨设备、跨总线、跨网络，在各种复杂的应用场景进行随时调整。

5、支持不同总线协议的接入和配置

系统应针对DALI、MODBUS、BACNET等国际标准协议的接入的设备做设置和配置。

6、组态方便

系统组态功能预先集成了综合安防、灯光、报警、风机空调、冷水机组、机房监控等方面的内容，用户可以通过鼠标拖动图标到地图上绑点进行监控。而那些未知的设备，用户也可通过一些简单的方法配置图标到组态系统中供鼠标拖动绑点，系统在组态电子地图或3D地图中即可正常监控未知设备状态。系统基于模块化设计，并可开放对外接口。

五、服务器软件要求

服务器软件应为客户端提供后台服务、操作数据库、负责与物联网交换机、物联网路由器和其他服务器进行沟通交互。是系统配置运行不可缺少的组成部分。

服务器软件是一个基于插件体系的服务软件，它可以在Windows和Linux上平滑移植，可以放在独立的服务器上运行。

服务器软件应支持设备的集群，每个集群下支持多条总线。每条总线支持多达80个控制器。

服务器软件支持分布式安装，多个服务器软件之间可以形成树状网络，从而构建成复杂的多级体系。

服务器软件具有可扩充的标准接口，利用这些接口，第三方可以自行定制接入自己的私有协议。

六、性能特性

l 支持插件，任何对接工作只需要开发插件和做配置就可接入。

l 支持多层次的分级架构体系

l 同时支持传统服务器架构和WEB服务架构，传统服务器为物联网业务提供服务，WEB服务器为web客户端和移动平台提供服务。

l 支持千兆网络接入，具备处理千兆网络带宽的能力。

l 单服务器可支持40000个以上的路由器接入

l 支持IOT-LINK,MODBUS/TCP，BACNET/IP，JSONAPI等接入协议

l 支持地图点和地图的缓存，能针对不同客户端进行有效的事件分发

l 可支持多种物联网路由器以及物联网交换机的接入

l 不同总线和以太网通信可分别对加密协议进行配置

l 支持不同的数据库底层驱动，需要的时候可换数据库，而不需要动上层软件。
